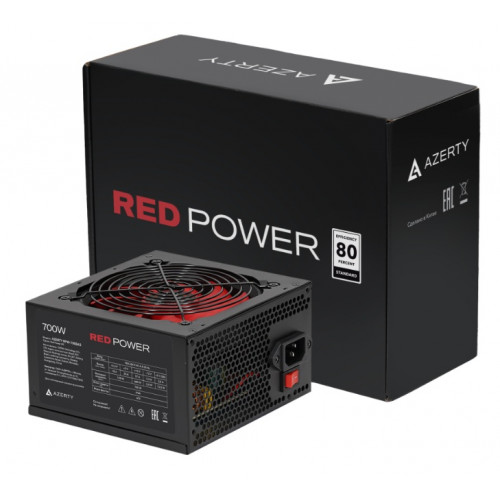

Блок питания 700W Azerty RPW-700BA2 ATX

Мощность: 700 Вт
Мощность по линии 12 В: 684 Вт
Корректор коэффициента мощности: активный (APFC)
Кнопка включения: присутствует
Разъем питания процессора: 8 pin + 4 pin
Разъем питания видеокарты 12+4pin (12VHPWR): отсутствует
Кол-во разъемов PCIe (6pin+2pin): 4 шт.
Кол-во разъемов SATA: 6 шт.
Кол-во разъемов Molex: 2 шт.
Охлаждение: активное
Размер вентилятора: 12 см
Размер: 14 x 15 x 8,6 см
Вес: 1700 г

Блок питания Azerty RPW-700BA2 — это устройство с максимальной совокупной выходной мощностью 700 Вт, предназначенное для обеспечения стабильного электропитания различных компьютерных систем, включая игровые и рабочие станции, как в домашних условиях, так и в офисных помещениях.

Устройство соответствует стандарту ATX 12V версии 2.4 и своими характеристиками оно аналогично устройствам стандарта 80 PLUS. Устройство оснащено системой активной коррекции коэффициента мощности (PFC), которая позволяет более эффективно использовать электроэнергию.

Важной частью схемотехники блока питания является EMI-фильтр, предназначенный для подавления электромагнитных помех. Он повышает надежность самого устройства, а также обеспечивает защиту чувствительных электронных компонентов от внешних воздействий. Кроме того, набор компонентов, входящих в схему фильтра, значительно снижает влияние помех, генерируемых блоком питания, на другие приборы в общей сети.

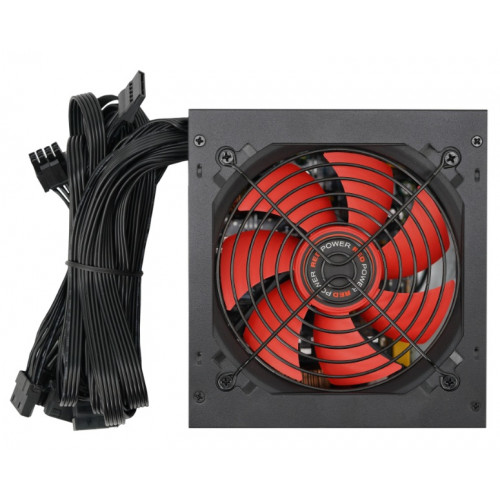

Радиаторы с пластинами большой площади и вентилятор типоразмером 120x120 мм обеспечивают практически бесшумный, но мощный воздушный поток. Защитная решётка, выполненная из стальной проволоки, способствует свободному прохождению воздуха, что снижает уровень шума и повышает эффективность охлаждения. Кроме того, решётка легко снимается, что упрощает обслуживание вентилятора.

Для уменьшения переходного сопротивления в устройстве применяется несъёмная электропроводка. Диаметр проводов составляет не менее 18 AWG. В процессе разработки были учтены такие параметры, как длина и количество разъёмов. В устройстве предусмотрены все необходимые разъёмы: 6 – SATA, 2 – Molex и 4 восьмиконтактных (6+2) разъёма для питания видеокарты. Для обеспечения питания материнских плат, допускающих установку особенно мощных процессоров и их разгон (overclocking) предусмотрены: восьмиконтактный (4+4) разъем питания процессора и дополнительный четырехконтактный.

В блоке питания предусмотрено несколько функций защиты:

· OLP/ OPP – защита от перегрузки по суммарной мощности гарантирует, что блок питания не будет работать в условиях, когда потребляемая мощность превышает его возможности, что может привести к перегреву, короткому замыканию или другим аварийным ситуациям.

· OVP – защита от подачи повышенного напряжения предотвращает повреждение компонентов компьютера из-за скачков напряжения на выходе блока питания. Она срабатывает, когда напряжение на любом из выходных каналов превышает безопасный предел, установленный производителем.

· SCP – защита от короткого замыкания предотвращает повреждения, вызванные коротким замыканием на выходных линиях. Короткое замыкание может произойти, когда два провода или контакта соединяются напрямую. SCP предотвращает перегрев и возможное возгорание, связанные с протеканием большого тока через замкнутые цепи.

· UVP – защита от подачи пониженного напряжения предотвращает повреждение компонентов компьютера из-за недостаточного напряжения на выходе блока питания. Она срабатывает, когда напряжение на любом из выходных каналов падает ниже безопасного предела, установленного производителем.
